News资讯中心
行业资讯 常见问题

风电灌浆料

author:华固建材   time:2023-06-16 14:48:39   click: 0 次

 一、风电灌浆料产品特点

  1、超高抗压强度:超过EN206最高等级,例如C100/C115级。

  2、用于特殊硬化性能的超高模量。

  3、优良的抗疲劳性。

  4、早起强度快速发展,可迅速投入使用并拆除临时支撑。

  5、在20℃下24小时,≥50Mpa。

  6、高流态、不泌水、防锈蚀,确保最终的物理性能一致并防止堵塞灌浆泵。

  7、可长距离、高度泵送。

  8、可泵入或注入到复杂区域或常规灌浆方法难以进入的区域。

  二、风电灌浆料适用范围

  1、风力涡轮机装置的灌浆,即适用预应力技术安装的装置,例如,陆上风力发电机的基础安装灌浆。

  2、需要卓越的抗疲劳性能的设备。

  3、在非常苛刻的条件下进行灌浆,例如温度低至-10℃。

  4、锚固风力发电机塔架螺栓。

  5、对强度、模量、延展性有高要求的25mm至30mm的空隙填充。

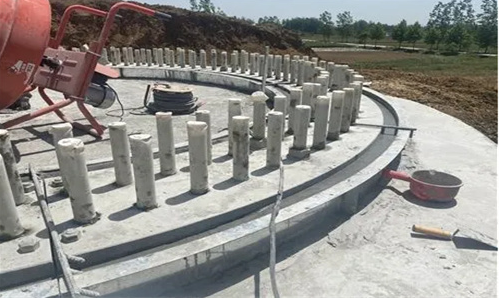

微信图片_20230616150659

  三、风电灌浆料性能指标

  GB/50448-2015《水泥基灌浆材料应用技术规范》

  产品型号CGM-80 CGM-90 CGM-100 CGM-110

  流动度(mm)初始值≥340mm≥290mm≥340mm≥290mm

  30min保留值≥300mm≥260mm≥310mm≥260mm

  竖向膨胀率(%)3h 0.1-3.5

  24h与3h的膨胀值之差0.02-0.5

  抗压强度(Mpa)1d≥30≥40≥30≥50

  3d≥50≥60≥50≥80

  28d≥80≥90≥100≥110

  抗弯强度≥10≥10≥16≥16

  对钢筋有无锈蚀作用无

  抗冻等级≥F150

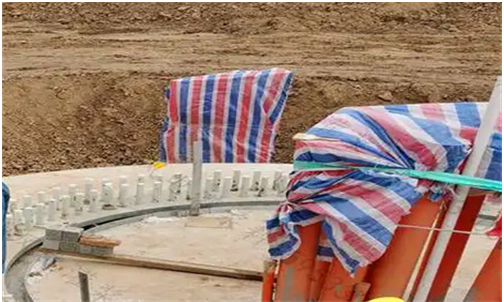

微信图片_20230616150712

  四、风电灌浆料施工工艺

  1、按锚栓基础图要求安装锚板的预埋件。

  2、将下锚板支撑锚栓与对应的预埋件焊接牢固,焊脚高度≤6mm,调节支撑螺栓,使下锚板达到图纸设计标高,且下锚板水平度≤3mm,下锚板与基础中心同心度≤5.0mm。

  3、混凝土浇筑完成后,要求上锚板顶面在一个水平面内,其误差不超过2mm,厂家有特殊要求时按厂家要求执行,并尽量减小安装误差。

  4、锚栓传入下锚板后,下锚板下方应全部垫上垫片,同时将下方的螺母拧紧到300N.m,不得遗漏。下锚板下方局部垫层浇筑前应进行隐蔽工程验收,经监理验收外露丝扣不应少于2扣,签证。确认合格(螺母无遗漏且拧紧)后方可浇筑。

  5、上下锚板同心度≤3mm。

  6、在混凝土浇筑过程中应主要保护锚栓组合件,应用塑料布或雨布把上锚板及锚栓上部全部包好,以免在浇筑混凝土是上锚板和锚栓被污染或损坏。

  7、主体混凝土浇筑完成3天后可灌浆施工,二次灌浆要求无收缩、无泌水、自流平、无毒性、防腐(锈)蚀性。灌浆料厚度允许偏差±5mm,应连续施工。灌浆料的施工、养护应按<<水泥基灌浆材料应用技术规范GB/T50448-2015>>执行。

  8、水泥基灌浆材料接触的混凝土表面应充分凿毛。灌浆前,应将灌浆材料接触的设备底板和混凝土基础表面清理干净,不得有松动的碎石、浮浆、浮灰、油污、蜡质等。灌浆前24h基础混凝土表面应充分湿润,灌浆前1h,清除积水。

  9、二次灌浆时,应从一侧进行灌浆,直至从另一侧溢出为止,不得从相对两侧同时进行灌浆。灌浆开始后,必须连续进行,并尽可能缩短灌浆时间。

  10、灌浆料达到设计强度后表面涂普通级环氧煤沥青,干膜厚度不小于300um。按<<埋地钢质管道煤沥青防腐层技术标准(SY0447-2014)>>执行。

  11、基础混凝土强度达到100%后可进行吊装施工,锚栓张拉到设计预应力926KN,超张拉系数1.15,锚栓验收合格后风机方可调试发电。

  五、风电灌浆料包装贮存

  1、风电灌浆料的养护方法及包装储存。

  2、灌浆完毕此后30十分钟内,应尽快喷洒养护剂一般而言覆盖塑料薄膜并且加盖岩棉被等等进行养护,或者如在灌浆八层终凝后马上洒水保湿养护。

  3、秋季施工时,养护措施又应符合现行《钢筋混凝土工程施工验收规范》(GB50204)的有关规定。

  4、如在不同温度条件之下的养护时间与拆模时间表。

  5、本品为对塑料编织袋,包装规格等为50磅/麻袋。

  6、本品未能开封,宜如在干燥、阴凉、通风包装处存放。

  7、当从长时间储存与运输条件下会,保质期为对6九个月底。

  8、当从灌浆料厂家现场针对每人一辆车灌浆料几乎进行坍落度检测,辨明,随即退货,但他却做好记录,防止由于灌浆料坍落度几次大但是引起收缩裂缝,更何况。

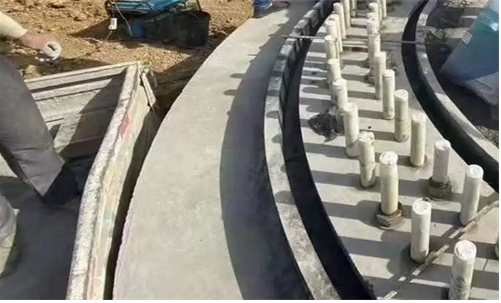

微信图片_20230616150641


上一篇:压浆料的发展历程 下一篇:灌浆料有哪些的型号及分类?
