一、灌浆料施工操作要点基本规定:
1、施工温度宜为0-40℃，若大于或小于此温度应采取相应措施。
2、灌浆层边缘尺寸宜控制在100mm以内，若超出需作限制处理。(铺设钢筋或钢铁板网，并用膨胀螺栓与砼基础固定牢固)。
3、灌浆层厚度宜控制在100mm以内(灌浆层大于100mm时应分层浇注或选用H-A10)。
4、灌浆料用水应符合混凝土拌合用水标准的规定，水温5-30℃为宜。

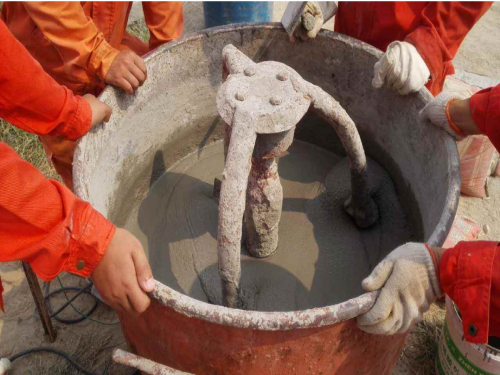

5、用水量根据本厂质保书所规定的用水量。应采用机械搅拌。
6、使用不同灌浆料型号时若需掺入外加剂务必严格试验合格后才可使用。
7、灌浆后，尽量避免对于灌浆层接触的钢板进行焊接作业，焊接作业会使钢板变型，并可能与灌浆层脱开，且灌浆层受高温作业易开裂。
二、影响灌浆料强度的因素
1、水泥石的强度
混凝土灌浆料强度的主要来源是水泥石的强度。水泥石强度主要取决于水泥的矿物组成与硬化产物的孔隙率。而孔隙率又决定于水胶比与水化程度。由于水泥水化的结合水一般只占水泥质量的23%左右，但在混凝土灌浆料搅拌时，为满足施工可塑性或流动性的要求，用水量高达胶凝材料质量的40%以上。
2、水泥石与骨料的粘结强度
对于高性能混凝土灌浆料来说，混凝土灌浆料的强度与水泥强度之间不在具有线性关系。不只相同强度的水泥能配出不同强度的混凝土灌浆料，而且不同强度的水泥能配出相同强度的混凝土灌浆料。
3、骨料
骨料对混凝土灌浆料强度的影响一般不受重视。通常情况下，骨料的强度对普通混凝土灌浆料强度确实影响很小，因为骨料的强度比混凝土灌浆料中基体和界面过渡区的强度高出数倍。但是除强度外，骨料的其他特征，如粒径、形状、外表结构、级配和矿物成分，都在不同水平上影响界面过渡区的特征，从而影响混凝土灌浆料的强度。
4、搅拌与振捣效果
搅拌不均匀的混凝土灌浆料，不但硬化后的强度低，且强度波动的幅度也大。当水胶比较小时，振捣效果的影响尤为显著;但当水胶比逐渐增大、拌合物流动逐渐增大时，振捣效果的影响就不明显了
