在灌浆料施工过程中，有时会出现开裂的现象，那在面对开裂的灌浆料裂缝，施工人员应当如何正确的修补，下面华固小编给大家介绍一下在灌浆料开裂时，应当如何修补灌浆料裂缝。

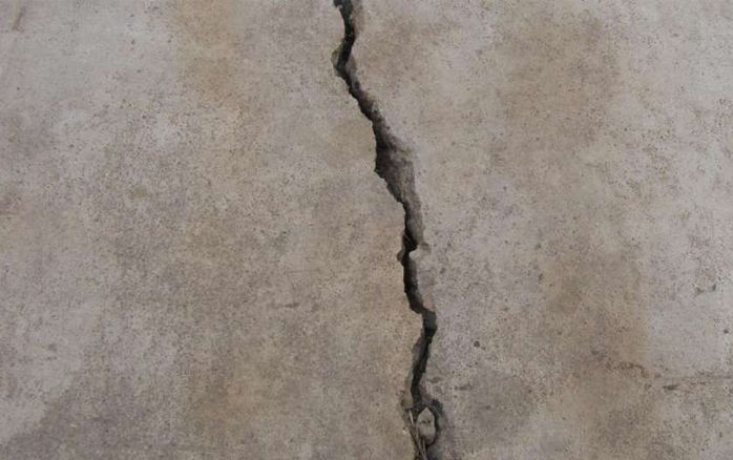

一、常见的几种灌浆料裂缝
灌浆料裂缝并非都是有害的，有些裂缝是允许发生的。裂缝是否有害或危害大小决定于构筑物的功能、所处环境及裂缝所在部位。补偿收缩灌浆料以减免有害裂缝为目的，没有必要、也不可能保证消灭所有裂缝。
⑴、干燥收缩裂缝
裂缝为表面性的，宽度较细，多在0.05—0.2mm之间。其走向纵横交错，没有规律性较薄的梁、板类构件(或桁架杆件)，多沿短方向分布;整体性结构多发生在结构变截面处;平面裂缝多延伸到变截面部位或块体边缘，大体积灌浆料在平面曾位较为多见，但侧面也常出现;预制构件多产生在箍筋位置。亦称“干缩裂缝”
⑵、塑性收缩裂缝
在结构表面出现形状不规则长短不一，互不连贯，类似干燥的泥浆面。大多在灌浆料浇筑初期(浇筑后4h左右)，当灌浆料本身与外界气温相差悬殊，或本身温度长时间过高(400以上)而气候很干燥的情况下出现。塑性裂缝又称龟裂，严格讲属于干缩裂缝，出现很普遍。
⑶、不均匀沉降裂缝
多属贯穿性裂缝，其直向与沉陷情况有关，有的在上部，有的在下部，一般与地面垂直或呈300—400角方向发展。较大的不均匀沉陷裂缝，往往上下或左右有一定的差距，裂缝宽度受温度变化影响小，因荷载大小而异，且与不均匀沉降值成比例。

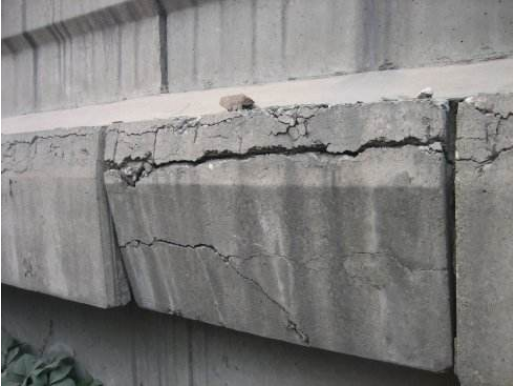

二、灌浆料裂缝怎么修补
裂缝处理的原则：
1、首先应能保证裂缝处理后结构原有的承载能力、整体性以及防水、抗渗性能;
2、其次要考虑温度、收缩应力较长时间的影响，以免处理后再出现新的裂缝;
3、再次应防止进一步的人为损伤结构和构件，尽量避免大动大补，并尽可能保持原结构的外观。
裂缝的类型不同，修复处理的方法也不相同，裂缝一般的处理方法有如下几种：
(1)表面修补
通过密封裂缝表面以提高其防水性及耐久性。适用于对结构承载力无影响的浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的微细裂缝(一般宽度小于0.2mm)。修补用的材料必须具有密封性、抗渗性和耐老化性，与灌浆料的变形要相适应,大面积处理时应注意防止空鼓、起皮。
(2)内部修复
采用压浆泵将粘合剂及密封剂浆液灌入裂缝深部，由于胶结料在裂缝内部凝结、硬化而起到补缝作用，从而达到恢复结构的整体性、耐久性及防水性的目的。灌浆材料一般要求具有较好的流动性，且具有一定的粘结强度。
(3)加固补强
结构加固补强是为了防止裂缝再出现和扩展，保证结构安全。结构补强的方法很多，主要有加大截面法、外包角钢法、粘钢法、粘贴碳纤维法以及预应力加固法等。
三、结语
灌浆料施工中，裂缝的种类有很多，原因也都比较复杂，施工人员能做的就是在出现裂缝时及时进行修补加固，有效的控制裂缝的产生和扩大，将风险降到最低，如果对灌浆料裂缝修补砂浆有需要的朋友可以联系华固灌浆料厂家，我们欢迎您的致电。
